Purmo Aquilo F1P 9/18/1500

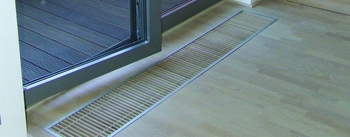

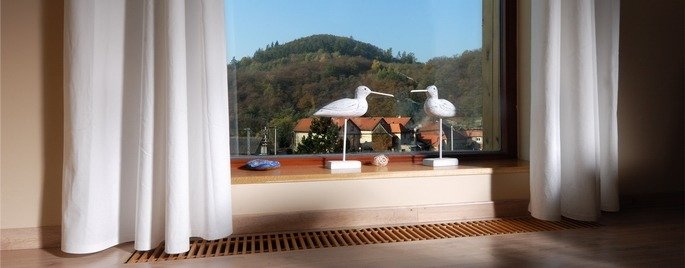

Grzejniki kanałowe Aquilo F1P przeznaczone są do montażu w podłogach ogrzewanych pomieszczeń.

Elementem grzejnym jest wzmocniony miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie stalowej, obustronnie ocynkowanej, pomalowanej od wewnątrz także na kolor czarny.

Grzejniki kanałowe Aquilo F1P wyposażone są ponadto w cichobieżne wentylatory odśrodkowe zamontowane w wannie obok wymiennika, w ilości zależnej od długości wymiennika, zapewniające wymuszony obieg powietrza i przez to odpowiednio wyższą wydajność cieplną grzejnika. Wentylatory napędzane są silnikami zasilanymi napięciem 12 V.

Od góry grzejnik zabezpieczony jest poprzeczną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno.
Podłączenie wymiennika do instalacji grzewczej poprzez dwa króćce z gwintem wewnętrznym G ½". Obowiązkowe wyposażenie elektryczne , które należy zamówić dodatkowo, stanowi odpowiednio dobrany transformator (natynkowy lub podtynkowy) oraz regulator naścienny sterujący obrotami wentylatora.

Dane techniczne grzejników kanałowych Aquilo F1P

• Szerokość: 180, 260 mm
• Długość: od 1000 do 3000 mm
• Wysokość: 90 mm
• Materiał wymiennika: rurki miedziane z nałożonymi lamelami aluminiowymi
• Wyposażenie wymiennika: odpowietrznik ręczny, korek spustowy, zestaw giętkich przyłączy ze stali nierdzewnej o długości 10 cm z gwintem G 1/2''
• Materiał wanny: standard - blacha stalowa obustronnie ocynkowana, od wewnątrz lakierowana proszkowo na kolor czarny RAL 9005, opcjonalnie: stal nierdzewna.
• Wyposażenie wanny: śruby poziomujące M8x30 mm z sześciokątem wewnętrznym (dla długości wanny do 2.5 m - 4 szt., powyżej 2.5 m - 6 szt.), 4 elementy mocujące do podłoża ze śrubami mocującymi do wanny, wyłamywane przepusty dla podłączenia instalacji c.o. + 2 gumowe przepusty do podłączenia instalacji elektrycznej, pokrywa z blachy salowej maskująca przyłącza do wymiennika, płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem lub zanieczyszczeniem w czasie montażu, a także zabezpieczająca przed zdeformowaniem wanny podczas betonowania.
• Materiał kratki: drewno (dąb, buk), duraluminium w kolorach do wyboru: naturalny, złoty, jasny brąz, ciemny brąz lub czarny. Stal nierdzewna.
• Wyposażenie elektryczne standardowe: 1 lub 2 moduły z wentylatorami odśrodkowymi napędzane silnikiem na napięcie 12 V / 50 Hz (liczba wentylatorów w danym module zależy od długości grzejnika). Na jeden moduł przypada jeden silnik.
• Wyposażenie elektryczne dodatkowe, obowiązkowe: transformator PAT (~230/12 V) dobierany do wielkości grzejnika lub grupy grzejników w zależności od ilości podłączanych silników oraz przełącznik ręczny lub termostat pokojowy z ręcznym lub automatycznym przełącznikiem obrotów do regulacji wydajności cieplnej grzejnika poprzez trzystopniową zmianą obrotów wentylatorów (możliwość wyboru termostatu ze zdalnym sterowaniem za pomocą pilota).
• Przyłącza wodne: 2 x G 1/2'' - gwint wewnętrzny
• Ciśnienie robocze: 10 bar
• Temperatura maksymalna: 110oC
• Ciśnienie próbne: 13 bar.

UWAGA! Zabrania się zasilania grzejnika F1P bezpośrednio z sieci o napięciu ~230 V. Obowiązkowo należy zastosować odpowiedni rodzaj transformatora PAT

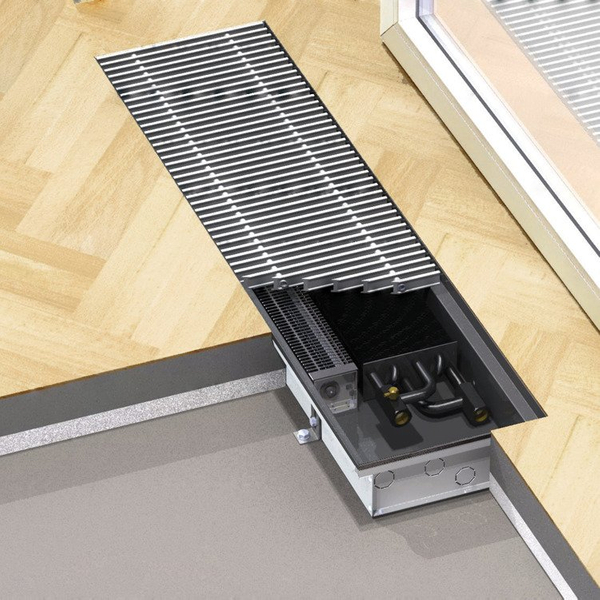

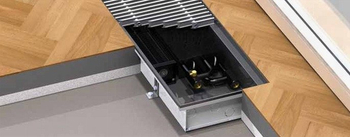

1. Kratka poprzeczna zwijana (buk lub dąb olejowany, surowy lub lakierowany, duraluminium, stal nierdzewna)
2. Opcjonalnie: listwa wykończeniowa typu L lub Z (tylko w przypadku kratek PML i PMZ).Nie występuje w przypadku kratek typu PMO.
3. Moduł z wentylatorami odśrodkowymi napędzanymi silnikiem na napięcie 12 V
4. Blacha maskująca podłączenie do instalacji c.o.
5. Wymiennik ciepła (rurki miedziane, lamele aluminiowe,całość pokryta czarnym lakierem)
6. Wanna grzejnika (obustronnie ocynkowana, blacha lakierowana)
7. Odpowietrznik
8. Elementy mocujące do podłoża
9. Przepusty przyłączeniowe do instalacji c.o. (do wyłamania)
