Purmo Aquilo FMK 9/18/1500

Grzejniki kanałowe - Aquilo FMK

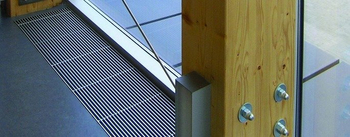

Grzejniki kanałowe Aquilo FMK przeznaczone są do montażu w podłogach ogrzewanych pomieszczeń.

Elementem grzejnym jest miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie stalowej, obustronnie ocynkowanej, pomalowanej od wewnątrz także na kolor czarny.

Od góry grzejnik zabezpieczony jest poprzeczną lub podłużną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno.
Podłączenie wymiennika do instalacji grzewczej poprzez dwa króćce z gwintem wewnętrznym G ½ ".

Dane techniczne grzejników kanałowych Aquilo FMK

• Szerokość: 180, 260, 290, 340, 420 mm
• Długość: od 1000 do 3500 mm
• Wysokość: 90, 110, 140 mm
• Materiał wymiennika: rurki miedziane z nałożonymi lamelami aluminiowymi
• Wyposażenie wymiennika: odpowietrznik ręczny, korek spustowy, 2 osłony boczne wymiennika, zestaw giętkich przyłączy ze stali nierdzewnej o długości 10 cm z gwintem G 1''
• Materiał wanny: Standard: blacha stalowa obustronie ocynkowana, od wewnątrz lakierowana proszkowo na kolor czarny RAL 9005. Opcjonalnie stal nierdzewna.
• Wyposażenie wanny: śruby poziomujące M8x30 mm z sześciokątem wewnętrznym (dla długości wanny do 2.5 m - 4 szt., powyżej 2.5 m - 6 szt.), 4 elementy mocujące do podłoża ze śrubami mocującymi do wanny, wyłamywane przepusty dla podłączenia instalacji c.o. + 2 gumowe przepusty do podłączenia instalacji elektrycznej, pokrywa z blachy salowej maskująca przyłącza do wymiennika, płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem lub zanieczyszczeniem w czasie montażu, a także zabezpieczająca przed zdeformowaniem wanny podczas betonowania.
• Materiał kratki: drewno (dąb, buk), duraluminium w kolorach do wyboru: naturalny, złoty, jasny brąz, ciemny brąz lub czarny. Stal nierdzewna.
• Przyłącza wodne: 2 x G 1'' - gwint wewnętrzny
• Ciśnienie robocze: 10 bar
• Temperatura maksymalna: 110oC
• Ciśnienie próbne: 13 bar.

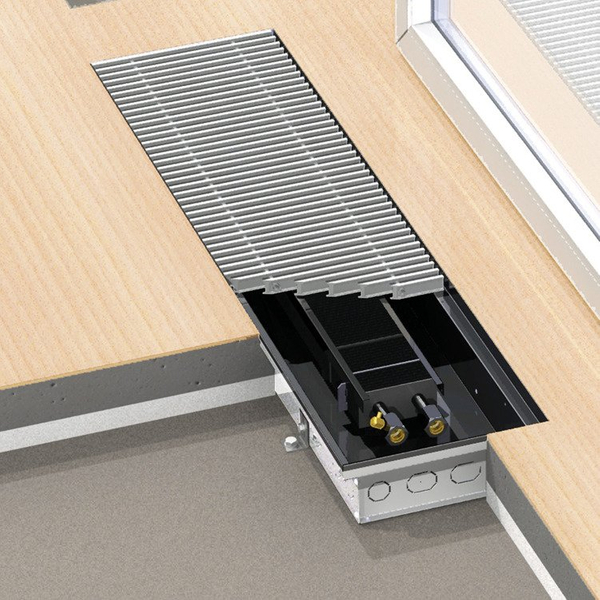

1. Kratka poprzeczna zwijana (buk lub dąb olejowany, surowy lub lakierowany, duraluminium, stal nierdzewna) lub kratka podłużna (duraluminium, stal nierdzewna) Uwaga: rysunek przedstawia kratkę podłużną, dla której wymagane jest zastosowanie wzmacniających poprzeczek montażowych
2. Opcjonalnie: listwa wykończeniowa typu L, Z lub U (tylko w przypadku kratek PML, PMZ i PMU). Nie występuje w przypadku kratek typu PMO. Uwaga: na rysunku przedstawiono listwę typu Z.
3. Blacha konwekcyjna (dla zwiększenia mocy cieplnej i bezpieczeństwa użytkowania)
4. Wymiennik ciepła (rurki miedziane, lamele aluminiowe, całość pokryta czarnym lakierem)
5. Blacha maskująca podłączenie do instalacji c.o.
6. Wanna grzejnika (obustronnie ocynkowana, blacha lakierowana)
7. Odpowietrznik Elementy mocujące do podłoża
8. Przepusty przyłączeniowe do instalacji c.o. (do wyłamania)
9. Wzmacniające poprzeczki montażowe (tylko dla kratek podłużnych)

Towar na specjalne zamówienie
